Introducció

La plataforma vertical HDP-V és perfecta per superar els desnivells verticals. Els elevadors de curt i llarg recorregut són idonis ja que eliminen qualsevol barrera arquitectònica. Ofereixen una ràpida instal·lació, neta, sense obres i poden utilitzar-se tant en interiors com a l’exterior.

Són solucions verticals tant per a espais privats com públics, de baix consum energètic, ideals per a millorar la mobilitat de persones, tant si van en cadires de rodes com si no.

Descripció

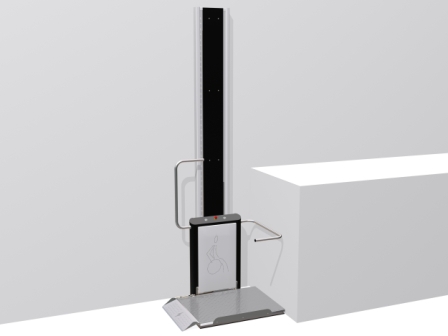

Pertanyent a la gamma alta dels nostres salvaescales, el HDP-V està destinat a l’eliminació de barreres arquitectòniques mitjançant desplaçament vertical perquè els edificis, tant públics com privats, i les seves dependències disposin d’un equip fàcil de fer anar i totalment fiable, permetent el trànsit a totes les persones amb mobilitat reduïda, vagin o no en cadira de rodes. No és necessària la realització de fossat ja que disposa d’una rampa automatitzada solidària als braços de protecció.

Característiques generals:

  • Capacitat de càrrega: 225 kg.

  • Velocitat nominal: 0,10 m/s.

  • Pistó hidràulic de simple efecte tipus bus per a recorreguts inferiors a 1000 mm i telescòpic sincronitzat per a recorreguts compresos entre 1000 mm i 1800 mm, tots dos d’impuls directe.

  • Aparell fabricat sota la directiva europea 98/37/CE i normes nacionals aplicables.

  • Recorregut màxim:1800 mm.

  • Apta per a l’ús de persones.

  • Braços de protecció automatitzats amb pulsació de pujada o baixada i amb sistema d’embragatge per a situacions de sobreesforç en el seu moviment al col·lisionar amb obstacles.

  • Dispositiu antixafament sota la plataforma.

  • Contacte de seguretat en final de recorregut.

  • Protecció fixa de xapa en zona de guies per evitar atrapaments amb les parts mòbils de la plataforma.

  • Rescatador d’emergència en baixada per tall de subministrament elèctric.

  • Vàlvula de seguretat per sobrepressió.

  • Paracaigudes hidràulic.

Informació tècnica

  1. Sistema d’impulsió per mitjà d’un pistó hidràulic d’efecte simple (tipus bus) o telescòpic sincronitzat, tots dos d’impuls directe, a una pressió nominal de 50 bar.

  2. Central hidràulica amb electrovàlvula d’arrencada i parada progressiva i polsador manual de descens.

  3. Velocitat nominal: 0,10 m/s.

  4. Maniobra elèctrica premuntada a 24 v, d ‘ “pulsació constant”. · L’aparell només funcionarà quan el polsador es mantingui pressionat.

  5. Quadre elèctric controlat per un autòmat programable.

  6. Consola amb botonera a la plataforma: polsador de stop tipus bolet proveït de clavó (connexió/desconnexió), indicació lluminosa de posada en servei i polsadors de pujada i baixada.

  7. Dues parades.

  8. Dimensions estàndards: 1000 x 760 mm (ample-palanca).

  9. Pis antilliscant.

  10. Possibilitat de fins a tres embarcaments.

  11. Renivellació automàtica: l’equip recupera el nivell de planta quan la plataforma baixa per causes alienes al funcionament habitual.

  12. Motor elèctric trifàsic d’1 cv (750 w).

  13. Guies tancades en xapa.

  14. Armari de xapa per al grup hidràulic i quadre elèctric, amb clau especial d’obertura.

  15. Acabat en RAL 7035 i RAL 9005 combinats.

Opcionals:

  1. Plegat de base automatitzat, mitjançant “pressió constant” del polsador de planta.

  2. Motor elèctric monofàsic d’1,5 CV (1125 w).

  3. Comandament a distància: per a realitzar les mateixes funcions que des dels polsadors de plataforma o exteriors (a pressió constant).

  4. Clavó amb retrocés en substitució dels polsadors.

  5. Preparat per a intempèrie.

  6. Altres dimensions de plataforma (consultar).

  7. Altres acabats (consultar) .

Comparar

  • Motor
  • Velocitat
  • Alçada de recorregut Màxima
  • Capacitat Càrrega ( kg )
  • Dimensió
  • Fosses

Plataforma Vertical Wessex

  • 140 kg
  • 0 mm

Plataforma Vertical DHSE

  • 1 CV
  • 0,15 m/s
  • 1900 mm
  • 900 x 1200 mm
  • 120 mm

Plataforma Vertical HDP-1

  • 1,5 CV
  • 0,1 m/s
  • 3000 mm
  • 125 kg
  • 150 mm

Plataforma Vertical HDP-V

  • 1 CV
  • 0,1 m/s
  • 1800 mm
  • 225 kg
  • 1000 x 760 mm
  • 0 mm
