Introducció

La plataforma Wessex ofereix una solució còmoda i funcional per als problemes d’accessibilitat en cases i apartaments de més d’una planta. La plataforma està dissenyada per a ús domèstic i té capacitat per a una sola persona. Quan es desplaci la plataforma, la persona que es trobi a la cabina ha de romandre asseguda o en una cadira de rodes.

El disseny modern i elegant farà que la plataforma s’adapti a qualsevol entorn. La seva instal·lació requereix d’obra, la qual es completa en, aproximadament 48 h.

Descripció

La plataforma Wessex és un ascensor d’ús domèstic per a la seva instal·lació exclusivament en interiors. Inclou una porta que, segons el model, pot ser manual o automàtica, i comandaments encastats fàcils d’usar, instal·lats a la cabina i als pisos superior i inferior. Ofereix l’opció d’instal·lar un mecanisme de retorn automàtic al pis superior, mitjançant el qual quan l’ascensor es troba al pis inferior, transcorregut un cert temps pujarà al pis superior. Si s’instal·la l’opció de retorn automàtic, es recomana instal·lar també l’opció de retorn automàtic de la porta elèctrica.

El conjunt es fixa mitjançant un sistema de rails ancorats al pis inferior, en el forjat, a través de les bigues estructurals i al sostre del pis superior. L’usuari ha de viatjar assegut, per la qual cosa es pot instal·lar un seient estàndard a diferents altures i amb una configuració de seient o de banc. També està disponible l’opció d’incloure un cinturó i es pot instal·lar per encàrrec un arnès de seguretat amb quatre punts d’ancoratge.

Per proporcionar major seguretat a l’usuari, la cabina incorpora una alarma de dos tons que es pot accionar amb un botó proveït a aquest efecte a la cabina, així com un contacte sense tensió que permet accionar una alarma a distància en prémer el botó. També s’ofereix l’opció d’instal·lar un telèfon a la cabina.

La plataforma compta amb una bateria de suport que s’encarrega de que les funcions de la plataforma segueixin actives en cas de tall de l’electricitat: el sistema de baixada d’emergència de la cabina, els interruptors de seguretat de la plataforma flotant, els interruptors de seguretat de la trapa del sostre, la il·luminació de la cabina i dels botons, l’obertura manual de la porta, la porta elèctrica (si està instal·lada) i l’alarma.

Per tal de complir amb tots els estàndards de seguretat, la plataforma compta amb els següents sistemes incorporats, entre d’altres:

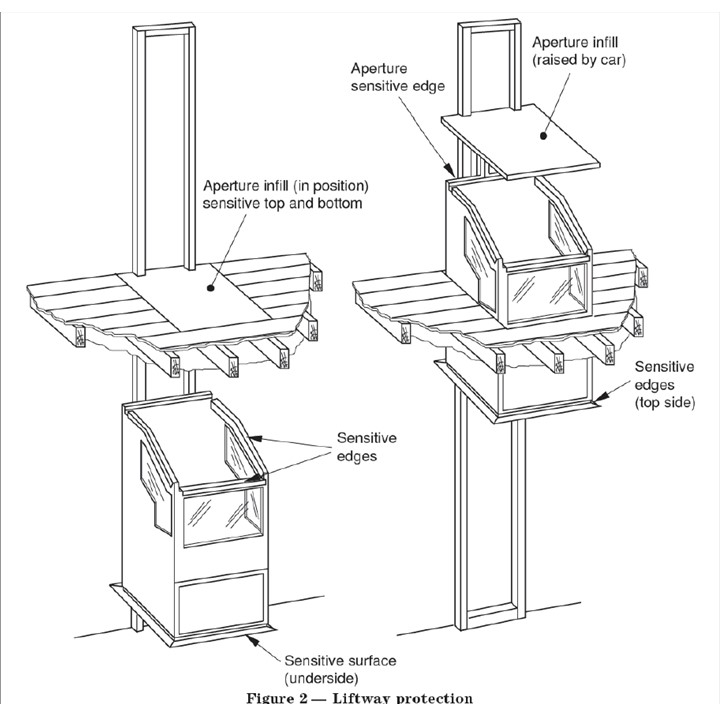

  • Sensors en les vores superiors de tot el perímetre de la cabina, així com en la superfície inferior de la cabina.

  • Porta amb enclavament elèctric que només deixa obrir la porta quan l’ascensor ha arribat a l’altura adequada.

  • Funció antidescenso i anivelladora al pis superior.

  • Sistema de control de baixa tensió de 24 V CC (PELV).

  • Materials piroretardants en tot el conjunt.

  • Interruptor de final de carrera.

  • Temporitzador d’excés de marxa.

  • Baixada d’emergència de la cabina recolzada per la bateria. Es pot baixar l’ascensor fins a baix del tot prement el botó de baixada d’emergència de la cabina en el cas que es produeixi un tall de corrent.

  • Baixada d’emergència en el bloc d’alimentació que permet baixar l’ascensor en cas de tall de corrent. Nota: Aquest procediment només serveix si l’ascensor es troba, com a mínim, 50 mm per sota del pis superior.

  • Alarmes de fum connectades a la xarxa elèctrica (amb bateria d’emergència), que fan anar a l’ascensor al pis superior en cas d’incendi. Tingueu present que la porta de l’ascensor ha d’estar tancada perquè això funcioni.


A més, les plataformes Wessex inclouen les següents característiques:


  1. Radiocontrol opcional.

  2. Comandaments d’accionament continu opcionals. Seran obligatoris si es requereix l’opció TÜV.

  3. Nanses de subjecció.

  4. Disseny universal per a muntatge frontal o lateral.

  5. Només muntatge frontal en els models VM30 i VM50.

  6. Muntatge frontal o lateral en els models VM31/36/51/56.

  7. Estructura metàl·lica acabada amb pintura en pols amb textura. Color gris perla BS4800 22B-15 i panells interns de plàstic de color lavanda amb textura.

  8. Normes aplicables: compleix amb la directiva 2006/42/CE relativa a les màquines. Fabricat d’acord amb la norma BS 5900: especificació de 1999 sobre ascensors elèctrics d’ús domèstic.

  9. Instal·lació en 2 passos:

    – Realització de l’obra en l’edifici, és a dir, obrir el buit i col·locar un revestiment i la trapa (aproximadament 2 dies de treball).

    – Instal·lació del sistema de rails i l’ascensor (aproximadament 2 dies de treball).

  10. Corretja per tancar les portes manuals des de l’interior de la cabina.

  11. Nanses de subjecció que ofereixen a l’usuari uns punts d’adherència que l’ajuden a entrar i sortir de la cabina.

  12. Il·luminació integrada a la cabina que s’apaga automàticament quan no s’està utilitzant l’ascensor.

  13. Seient integrat opcional. El pes màxim que pot suportar aquest seient és de 140 kg. El seient es pot plegar completament amb només aixecar per la part davantera fins que quedi en posició vertical.

  14. Cinturó opcional amb la instal·lació del seient a la cabina.

  15. Instal·lació opcional d’un telèfon a la cabina.

  16. Interruptor amb clau a la cabina opcional. En treure la clau, el botó per pujar, baixar i aturar l’ascensor que hi ha al tauler de control de la cabina quedarà desactivat.

NOTA: Aquesta opció no s’ha d’instal·lar si l’usuari pateix alguna limitació física o mental que li impedeixi utilitzar els comandaments de la cabina. Ha de vigilar l’ascensor sempre que s’utilitzi aquesta opció.

Informació tècnica

  1. Requisits elèctrics: Alimentació de 220-240 V / 50 Hz monofàsica amb presa de terra.

  2. Consum elèctric:

    – 24 hores en espera = 0,396 kWh

    – Un cicle complet = 0,0246 kWh

  3. Intensitat del VM funcionant a plena càrrega = 6,6 A

  4. Pes màxim que pot suportar el seient: 140 kg.

  5. Angle d’obertura de la porta: 95 °

Vídeo demostratiu

Comparar

  • Motor
  • Velocitat
  • Alçada de recorregut Màxima
  • Capacitat Càrrega ( kg )
  • Dimensió
  • Fosses

Plataforma Vertical Wessex

  • 140 kg
  • 0 mm

Plataforma Vertical DHSE

  • 1 CV
  • 0,15 m/s
  • 1900 mm
  • 900 x 1200 mm
  • 120 mm

Plataforma Vertical HDP-1

  • 1,5 CV
  • 0,1 m/s
  • 3000 mm
  • 125 kg
  • 150 mm

Plataforma Vertical HDP-V

  • 1 CV
  • 0,1 m/s
  • 1800 mm
  • 225 kg
  • 1000 x 760 mm
  • 0 mm
